Fascetta di serraggio di sicurezza (acciaio galvanizzato)
Per tubo flessibile Ø est. (mm)
14 - 16
Pressione mas. di utilizzazione
10 bar
Temperatura
-5°C a +60°C
Materiale
Corpo ottone
Descrizione
Riferimento
Per tubo flessibile Ø est. (mm)
CSS 15
CSS 17
CSS 20
CSS 23
CSS 26
CSS 29
CSS 32
CSS 36
CSS 38
CSS 42
Dimensioni
Riferimento
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
CSS 15
43
33
CSS 17
44
33
CSS 20
45
33
CSS 23
50
33
CSS 26
56
33
CSS 29
58
33
CSS 32
69
36
CSS 36
69
36
CSS 38
76
48
CSS 42
78
48
Descrizione
| Riferimento | Per tubo flessibile Ø est. (mm) | 3D |
|---|---|---|
| CSS 15 | 14 - 16 | |
| CSS 17 | 16 - 18 | |
| CSS 20 | 19 - 21 | |
| CSS 23 | 22 - 24 | |
| CSS 26 | 25 - 27 | |
| CSS 29 | 28 - 30 | |
| CSS 32 | 31 - 33 | |
| CSS 36 | 34 - 36 | |
| CSS 38 | 37 - 39 | |
| CSS 42 | 41 - 43 |

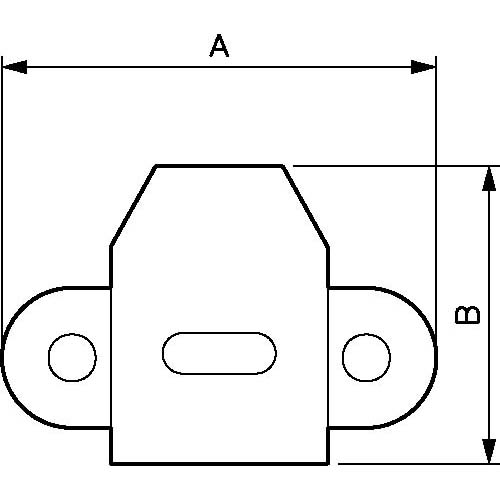

Dimensioni
| Riferimento | A mm | B mm |
|---|---|---|
| CSS 15 | 43 | 33 |
| CSS 17 | 44 | 33 |
| CSS 20 | 45 | 33 |
| CSS 23 | 50 | 33 |
| CSS 26 | 56 | 33 |
| CSS 29 | 58 | 33 |
| CSS 32 | 69 | 36 |
| CSS 36 | 69 | 36 |
| CSS 38 | 76 | 48 |
| CSS 42 | 78 | 48 |
